  空中写真判読・地形判読

 当社では、地形図、空中写真、航空レーザー測量図を用いて、活断層・断層、地すべり地、崩壊地形、土石流、段丘面、植生、微地形、後背低地、自然堤防などの地形判読を行っています。

 判読により、地形上に残された様々な情報を得ることができます。
 判読結果は地形判読図にまとめられます。
 空中写真判読は右図のように隣接する2枚の写真(各写真の2/3程度の範囲が重複されて撮影されています)を並べて、立体視鏡で行います。
空中写真判読
(画像をクリックすると拡大されます。)
 下図は、活断層の判読結果です。
 和歌山県根来寺付近の空中写真(1947年 米軍撮影)です。赤の破線がリニアメント(線状模様)で、明瞭なものが3本判読されます。
 下の2本が中央構造線の分岐断層で、ほぼ東西に直線状にのびています。
 一番下のリニアメントは連続性が良く、実際に道路建設時の切土により、断層露頭が出現しました。根来断層とよばれています。

活断層の判読結果

(画像をクリックすると拡大されます。)

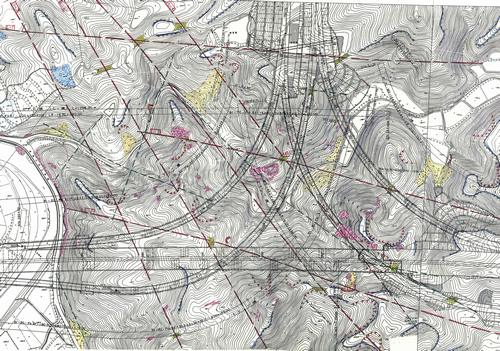

 下図は、滋賀県南部、花崗岩地域の地形判読図と凡例です。斜交する2系統の明瞭なリニアメントが抽出されます。連続性も良好です。
 この付近は花崗岩地帯特有のバッドランドが形成されており、露岩地として判読されます。
 河川沿いには2段の段丘面が抽出されます。
地形判読図

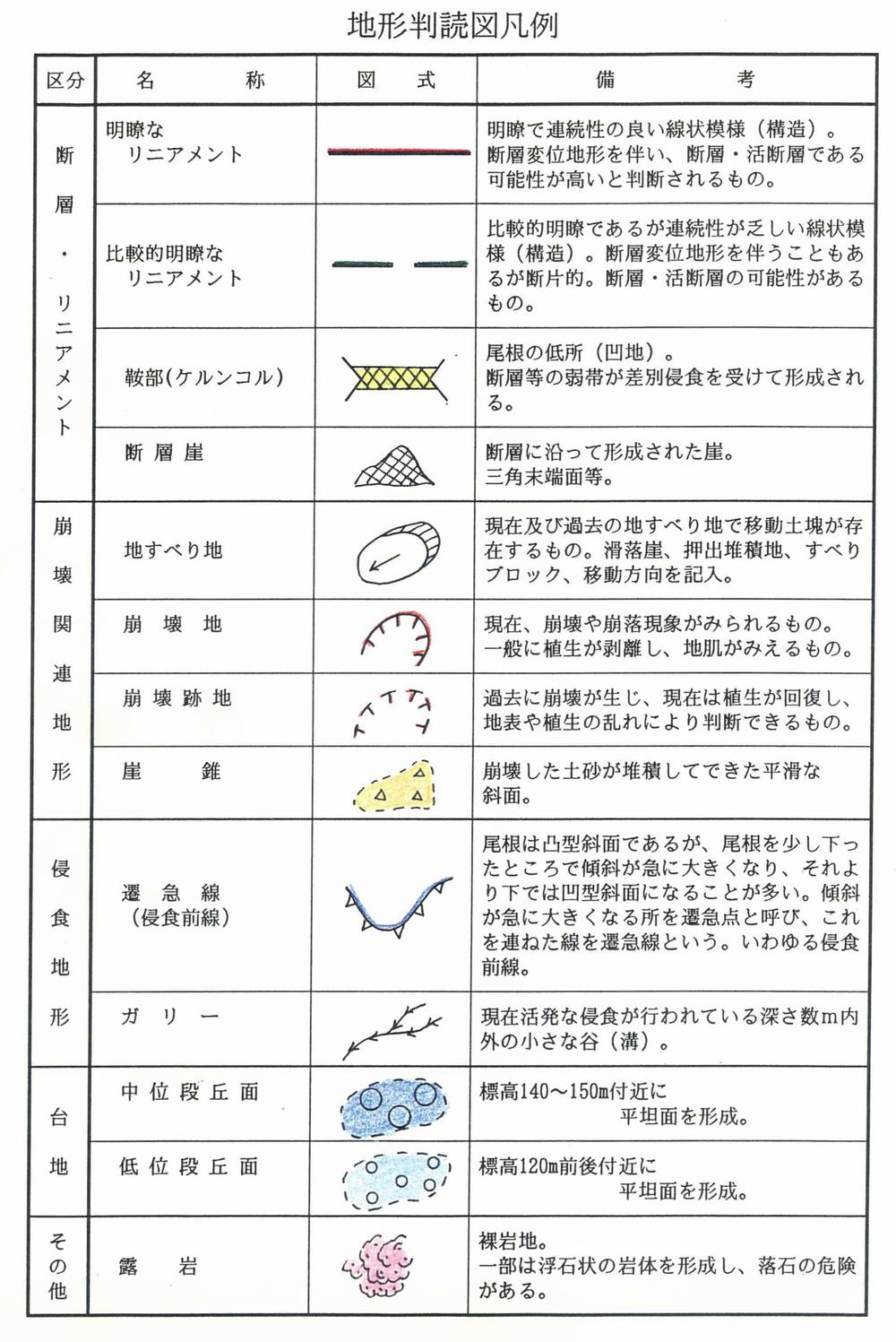

凡例
(画像をクリックすると拡大されます。)

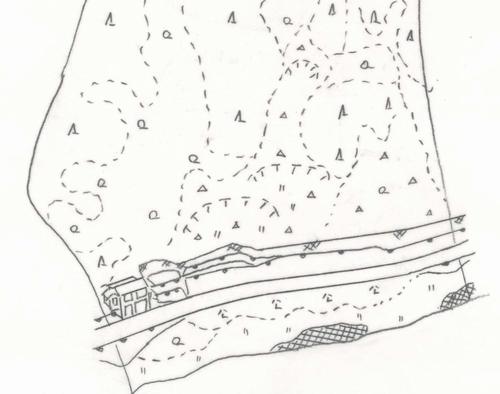

 下図は、斜め空中写真の判読結果です。斜面調査における写真判読です。
 斜面内には崩壊地形のほか、植生(針葉樹、広葉樹、竹林)、構造物が抽出されます。

斜め空中写真の判読結果
(画像をクリックすると拡大されます。)
